CS系列潔凈電熱蒸汽發生器

CS(Clean Steam)系列潔凈電熱蒸汽發生器是我公司專利產品(專利號ZL2019 2 0726528.5），用于醫療衛生等行業的專用即產式潔凈電熱蒸汽發生器，包括電熱管，加熱柱、分離系統、泵、鈦過濾器、智能控制系統及儀表和閥件。電熱管在加熱柱內加熱，瞬間產生的蒸汽集中在蒸汽室內備用。設備結構科學合理，控制精密、即產即用、蒸汽質量穩定可靠。

主要特點：

1、獨特的模塊化結構設計，不屬于特種設備范疇，是真正的免報檢產品。

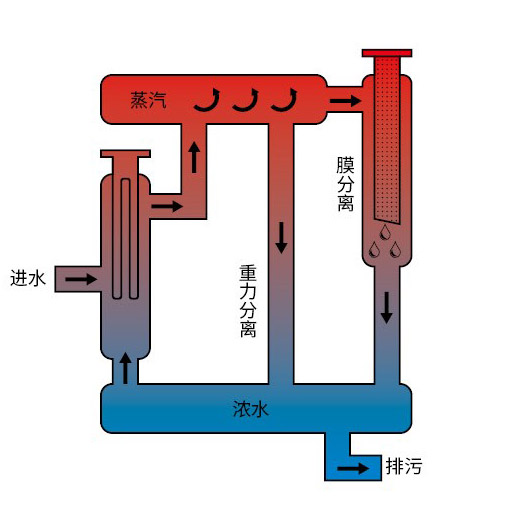

2、多重分離技術，將純化水中殘余的少量金屬離子分離出來，確保蒸汽質量。采用重力分離、旋轉分離、鈦材料過濾膜三種分離技術，使出汽質量大大提高，蒸汽質量經國家認可的檢驗機構檢驗高于WS310規范的要求。（WS310要求見下表）

WS310規范中蒸汽冷凝物的質量指標

3、內置或外置式除氣裝置供用戶選擇，充分除去純化水中的氣體，保證蒸汽中非冷凝氣體的體積分數達到要求。經專業機構的調查，蒸汽中非冷凝氣體的含量過高是導致滅菌失敗的重要因素，應充分重視。

4、電熱管為高溫烘烤工藝制作，可以短時間內無水干燒。質量可靠。并配備高品質溫度控制系統，在出現電熱管干燒時及時斷電處理。

5、智能控制技術，采用西門子觸摸屏等先進的控制器，智能跟蹤設備內部水位、壓力、溫度等參數的變化，自動調整加熱功率。各類故障顯示屏清晰顯示，一目了然。定時段工作；定時關機、應急處理等智能控制功能。

6、按醫療制藥標準制作主體管路，管路均為快裝結構，無絲扣連接。

7、水槽、加熱柱、蒸汽室等利用保護焊接技術連為一體，模具沖壓開孔，內部鈍化處理，避免死角殘留。

8、即產即用式，設備啟動1分鐘左右即可產汽，方便節能，不會造成浪費。

技術參數：

 CS系列潔凈蒸汽發生器技術參數：

1：產汽量：80-1000KG/H

2：加熱功率：60-720KW

3：水源：符合WS310要求的滅菌器用純凈水。

4：產汽標準：蒸汽冷凝水符合WS310.1附錄B之規定。

5：材質：:304或316L優質無縫鋼管

6：最高 工作壓力： 0.7Mpa

7：使用壽命： 不小于10年

8：主體保溫： 特制無污染無飛絮防火布。

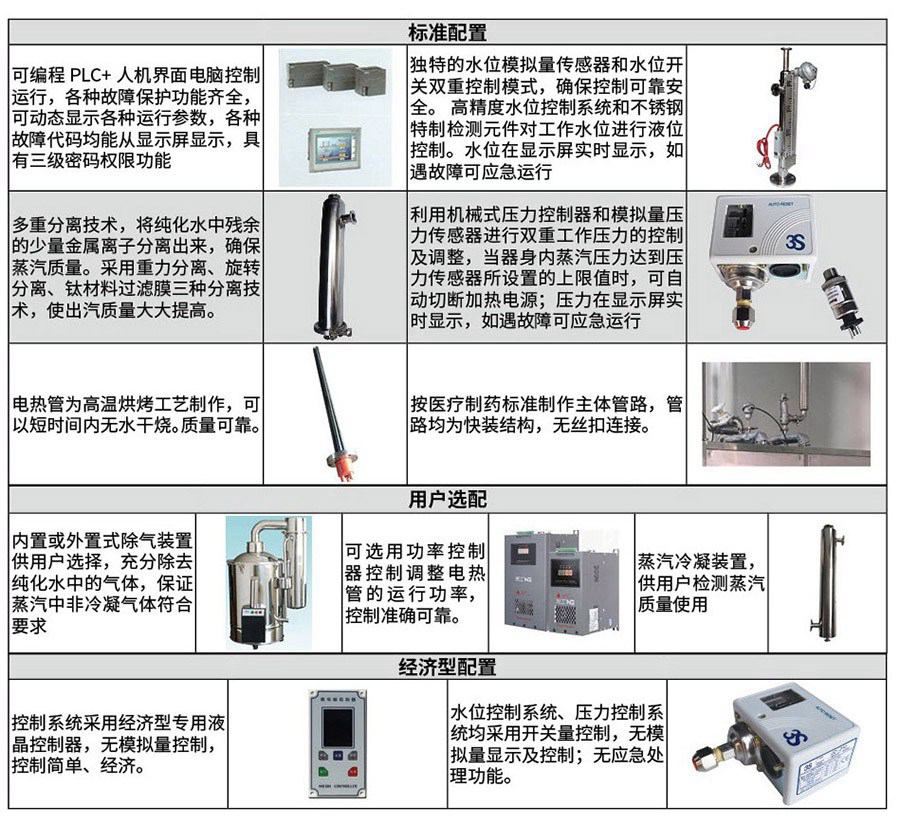

整機及控制

1、水位控制：獨特的水位模擬量傳感器和水位開關雙重控制模式，確保控制可靠安全。 高精度水位控制系統和不銹鋼特制檢測元件對工作水位進行液位控制。自動加水，當蒸發器水位低于中水位時，加水泵開始工作加水。當水位升至高水位后，加水泵關閉， 停止進水。

2、 壓力控制： 利用機械式壓力控制器和模擬量壓力傳感器進行雙重工作壓力的控制及調整，當器身內蒸汽壓力達到壓力傳感器所設置的上限值時，可自動切斷加熱電源；當器身內蒸汽壓力降低到所設置的下限值時，可自動接通加熱電源。 如控制失靈，機械式壓力控制器將關閉系統。

3、加熱保護： 采用液位控制器和溫度控制器等多重自動保護措施。由于意外原因造成器身內水位降到下水位時，可自動切斷加熱電源；一旦液位控制器失效，水位繼續下降到電熱管的位置時，為防止電熱管無水干燒，溫度控制器將發出信號，切斷加熱電源，以保證加熱元件不致因缺水干燒而損壞。當壓力控制失靈時，溫度控制系統會投入使用，確保設備的安全可靠。

4、雙重超壓自動保護 具有壓力控制器和安全閥雙重超壓保護

5、過電流保護功能 當發生器在工作過程中，由于各種意外造成電流過大時，將會啟動電路保護功能，防止對人員及設備造成傷害

6、可編程PLC+人機界面電腦控制運行，各種故障保護功能齊全，可動態顯示各種運行參數，各種故障代碼均能從顯示屏顯示，具有三級密碼權限功能。具有定時段工作，每天可以設置多個時間段工作。定時關機，可以設置工作時長自動關機。

7、應急操作功能：如出現壓力控制或水位控制故障時，可啟動應急操作功能，臨時應急使用，當故障排除后，恢復正常程序運行。

8、自動排污功能 自動排污時間和排污量可調節 。同時配備手動排污功能 。

9、自動控制系統具有以下功能：A聲光報警系統；B溫度控制系統；C壓力控制系統；D電氣控制系統；E液位保護功能。

10、獨特的電熱管防干燒系統，確保電熱管的安全。
